Fotocélula de 3 Pines: Un Avance Tecnológico con Certificación ANSI C 136.10

Fotocélula de 3 Pines

Un Avance Tecnológico con Certificación ANSI C136.10


En la industria de la iluminación exterior, donde la eficiencia energética, la fiabilidad y la automatización son fundamentales, la fotocélula de 3 pines con certificación ANSI C136.10 se ha posicionado como una solución sostenida en el tiempo. Este dispositivo, ampliamente utilizado en aplicaciones de alumbrado público y comercial, no solo permite un control eficiente de la iluminación, sino que garantiza que los sistemas cumplan con los estándares de calidad y seguridad establecidos por el Instituto Nacional Estadounidense de Estándares (ANSI).

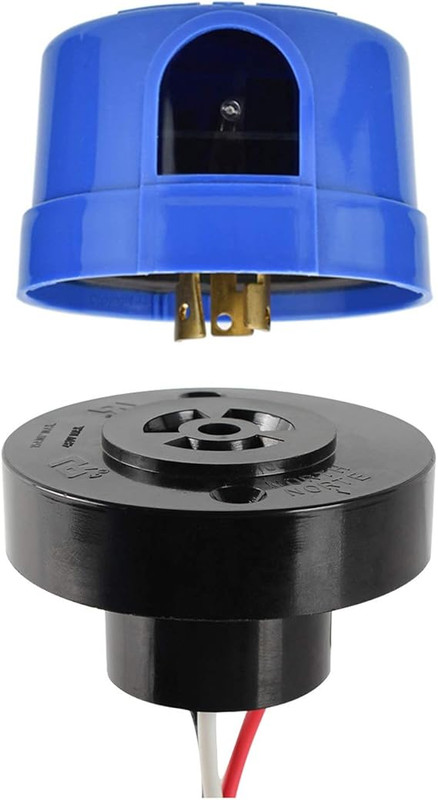

¿Qué es una fotocélula de 3 pines?

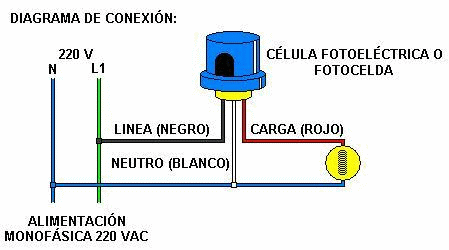

Las fotocélulas son dispositivos que detectan la luz ambiental y ajustan automáticamente el encendido y apagado de las luminarias en función de los niveles de luz. Las fotocélulas de 3 pines, en particular, se conectan a luminarias exteriores mediante tres pines que cumplen funciones específicas


  1. Fase: alimentación eléctrica.
  2. Neutro: retorno de corriente.
  3. Control: señal de encendido/apagado.

Este diseño permite que el sistema responda a los cambios de luz natural, lo que optimiza el consumo de energía al activar las luminarias solo cuando es necesario.


Importancia de la Certificación ANSI C136.10


El estándar ANSI C136.10 es un referente en la industria para la estandarización de los controles fotoeléctricos en iluminación exterior. La certificación asegura que las fotocélulas cumplan con parámetros técnicos estrictos, que incluyen:

  • Interoperabilidad: Las fotocélulas con certificación ANSI C136.10 son compatibles con luminarias y sistemas de diferentes fabricantes, garantizando una instalación sencilla y una operación eficiente en diversos entornos. Esto facilita la integración en sistemas de gestión de iluminación y evita problemas de compatibilidad.

  • Resistencia a las condiciones climáticas: ANSI C136.10 incluye pruebas rigurosas para garantizar que los dispositivos funcionen de manera fiable en condiciones adversas, como temperaturas extremas, exposición a la humedad y acumulación de polvo. Las fotocélulas deben pasar pruebas de ciclos térmicos y de inmersión en agua para certificar su durabilidad (IP65, IP66, IP67).
  • Parámetros de funcionamiento estándar: El estándar define con precisión los umbrales de activación y desactivación de las fotocélulas, con tiempos de retardo específicos para evitar que las fluctuaciones breves de luz (como las sombras de nubes o luces de vehículos) activen las luminarias innecesariamente. Estos parámetros aseguran una operación consistente y confiable, mejorando la eficiencia del sistema.
  • Seguridad eléctrica: ANSI también establece requisitos eléctricos para evitar picos de corriente, garantizando que las fotocélulas no afecten negativamente a las luminarias conectadas ni al sistema de suministro de energía. Esto ayuda a prevenir daños por sobrecargas y reduce el riesgo de fallos prematuros.

La certificación ANSI C136.10 asegura que la fotocélula es compatible con luminarias de diferentes fabricantes.

Avances técnicos en fotocélulas de 3 pines


Además de cumplir con las especificaciones ANSI C136.10, las fotocélulas modernas han incorporado varias mejoras tecnológicas que las hacen aún más eficientes y robustas:

  1. Sensores fotoeléctricos de alta precisión: Estos sensores permiten una detección más precisa de los niveles de luz ambiental, ajustándose con rapidez a los cambios en las condiciones de iluminación. Esto evita el encendido o apagado prematuro de las luminarias, optimizando el ahorro energético.
  2. Materiales resistentes a la intemperie: Los nuevos diseños incorporan carcasas de polímeros avanzados y sellos de silicona para una mayor resistencia a la corrosión, la humedad y los rayos UV, lo que prolonga la vida útil del dispositivo incluso en ambientes hostiles.




Ventajas de la fotocélula de 3 Pines con Certificación ANSI C136.10


  1. Eficiencia energética: Estas fotocélulas reducen el consumo energético al encender y apagar las luces de manera precisa según los niveles de luz real. La certificación ANSI garantiza que operen con alta precisión.
  2. Compatibilidad y flexibilidad: Gracias a la estandarización bajo ANSI C136.10, las fotocélulas de 3 pines pueden usarse en una amplia gama de luminarias y son compatibles con tecnologías de control avanzadas como la regulación por hora o sensores de movimiento.
  3. Durabilidad y bajo mantenimiento: Los estrictos estándares de durabilidad de ANSI aseguran que las fotocélulas funcionen correctamente durante años, resistiendo condiciones difíciles sin la necesidad de reemplazos frecuentes. Esto reduce los costos operativos y de mantenimiento.
  4. Protección del sistema eléctrico: Los requisitos eléctricos definidos por ANSI protegen tanto a las luminarias como al sistema de alimentación de picos de corriente, asegurando un funcionamiento seguro y estable.

Tipos de fotocélula


En el mercado de la iluminación exterior, existen varios tipos de fotocélulas que se utilizan para gestionar el encendido y apagado de luminarias en función de los niveles de luz ambiente. Los principales tipos de fotocélulas son:

  1. Fotocélulas electromecánicas
    Estos dispositivos combinan componentes mecánicos y eléctricos para regular la iluminación. Utilizan un relé electromecánico que se acciona cuando el sensor fotoeléctrico detecta cambios en los niveles de luz. Cuando la luz ambiental baja por debajo de un cierto umbral, el relé se activa, encendiendo la luminaria. Cuando la luz es suficiente (al amanecer), el relé se desactiva, apagando las luces.
    • Ventajas: Son robustos y fiables, con una larga vida útil en entornos exteriores adversos.
    • Desventajas: El ciclo de vida del componente mecánico puede verse afectado por el uso constante, lo que eventualmente requiere mantenimiento o reemplazo.
  2. Fotocélulas electrónicas
    Las fotocélulas electrónicas emplean componentes semiconductores para regular el encendido y apagado de las luminarias, eliminando la necesidad de piezas móviles como los relés. Utilizan sensores de luz sensibles y circuitos integrados para gestionar el sistema de forma precisa y eficiente.
    • Ventajas: Son más precisos, duraderos y requieren menos mantenimiento que los electromecánicos, ya que no tienen partes móviles. También pueden ofrecer tiempos de respuesta más rápidos y un control más preciso de la iluminación.
    • Desventajas: Aunque más avanzados, pueden ser más sensibles a interferencias eléctricas o condiciones ambientales extremas.

Aplicaciones comunes


La fotocélula de 3 pines con certificación ANSI C136.10 se utiliza ampliamente en aplicaciones como:

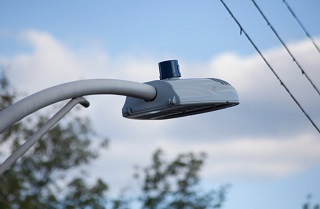

  • Alumbrado público: Donde es crucial un control preciso y eficiente de grandes cantidades de luminarias

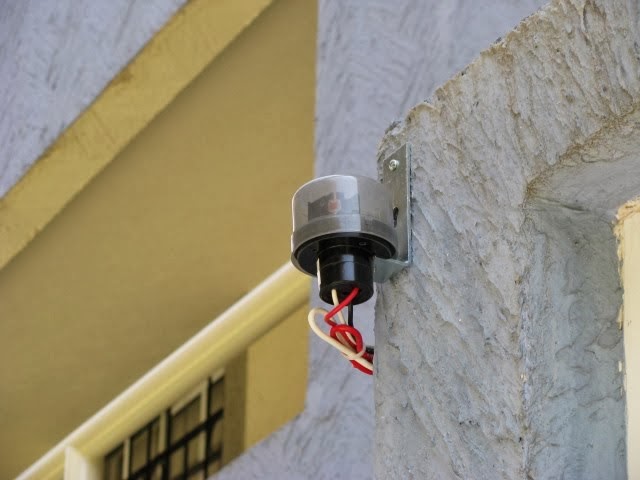

  • Estacionamientos, áreas industriales y comerciales: Lugares que requieren automatización del encendido/apagado de las luces en función de la luz natural para optimizar la seguridad y el ahorro energético, como por ejemplo cajeros automáticos

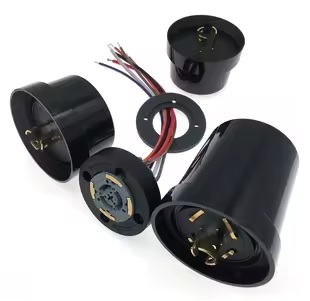

Algunas fotocélulas modernas, además de la versión estándar de 3 pines, también están disponibles en configuraciones de 5 y 7 pines, lo que les permite integrar tecnología de comunicación avanzada, como sistemas inalámbricos. Estas fotocélulas son especialmente útiles en ciudades inteligentes, ya que facilitan el monitoreo y control remoto de la iluminación (Ver Imagen 8), permitiendo ajustes precisos de brillo, recolección de datos y diagnóstico de fallos en tiempo real. Con los pines adicionales, se habilitan funciones avanzadas como la regulación de intensidad lumínica y la gestión de redes de iluminación inteligentes, optimizando tanto la eficiencia energética como el mantenimiento predictivo de las luminarias.


En conclusión, la fotocélula de 3 pines con certificación ANSI C136.10 es un componente esencial en los sistemas de iluminación exterior modernos. Su capacidad para operar bajo estándares rigurosos de calidad y eficiencia la convierte en una solución confiable para proyectos de iluminación a gran escala. Gracias a la estandarización ANSI, los usuarios pueden confiar en su rendimiento, durabilidad y compatibilidad con diversas marcas de luminarias, mejorando tanto la eficiencia energética como la sostenibilidad a largo plazo.
